本系統采用三套西門子S7-200smart plc編程智能系統根據蘑菇栽培技術的需要調整實驗室環境，一套用于預冷室、冷卻室和接種室，一套用于三個栽培室，一套用于五個蘑菇生產室，一套用于上部培養室。通過以太網通信實現計算機監控。該系統能準確、靈活地控制工藝參數，滿足食用菌栽培的工藝要求。

　　1 引言

　　良好的生產環境是保證食用菌種植成功的關鍵。食用菌的栽培環境包括空氣清潔、溫度、濕度、ph值、光照、二氧化碳濃度和氣體壓力。食用菌栽培plc控制系統控制風機和壓縮機。、加熱器、加濕器、阻尼器等設備，準確管理整個食用菌栽培過程，提高食用菌的栽培效率。

　　2 工藝要求

　  該項目位于山東省淄博市，產品為蘑菇。主要工藝：培養物料冷卻，接種，菌絲培養，生長。

　　預冷培養料：最初用室外低溫空氣對培養料進行冷卻。

　　冷卻：進一步冷卻預冷的培養材料。如果室外環境溫度符合冷卻要求，最好使用室外。

　　天然冷源，制冷裝置不足以滿足工藝要求，培養材料的溫度為20±2℃。

　　接種：接種室溫度20℃以上，2℃以上。

　　菌絲培養：培養室的環境溫度控制在20-23°&p;+;1°;濕度60<垃圾>以及mn;5;垃圾>gt;。

　　蘑菇：要求高溫在18-20°C加上mn; 1°C，低溫10°C加mn; 1°C

　　3 自動化平臺選型

　　3.1 控制方案

　　西門子S7-200smart plc編程智能系列PLC體積小、速度快、標準化，具有網絡通訊功能，功能增強，可靠性高。控制器主體配備以太網接口，集成了強大的以太網通信功能。它可以通過以太網接口與其他CPU模塊、觸摸屏和計算機進行通信，并可以方便地連接到互聯網。控制器集成了微型SD卡插槽。它可以使用市場微型SD卡更新程序和升級PLC固件。它極大地促進了工程師對最終用戶的服務支持，并將西門子plc固件升級到工廠。服務不便。CPU支持標準的TCP/IP協議，可以連接到以太網進行集中控制。

　　系統的主要控制目標是溫度、濕度和二氧化碳濃度。控制區域按功能劃分。選擇一個基于s7-200智能sr60 cpu的控制系統，用于預冷、冷卻和接種室。以s 7-200為基礎的一套。智能sr 60 cpu控制系統用于三個室內，s7-200智能sr 60 cpu控制系統用于五個蘑菇室內。由于模擬集合組件數量眾多，因此使用了一種特殊的模擬集合模塊。人機界面使用昆侖最先進的7英寸觸摸屏。

　　上位機集中監控軟件選用組態王組態軟件，利用CPU機制的標準化以太網接口實現通訊。

　　3.2 I/O 列表

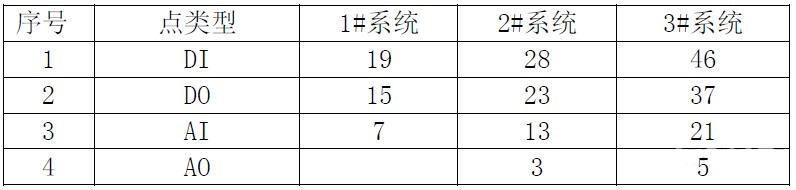

　　根據現場控制設備和監控點，每個系統的I/O數量如下：

　　其中1#系為預冷室、冷室和接種室，2#系為3培養室，3#系為5蘑菇室。

　　3.3 PC集中監控程序

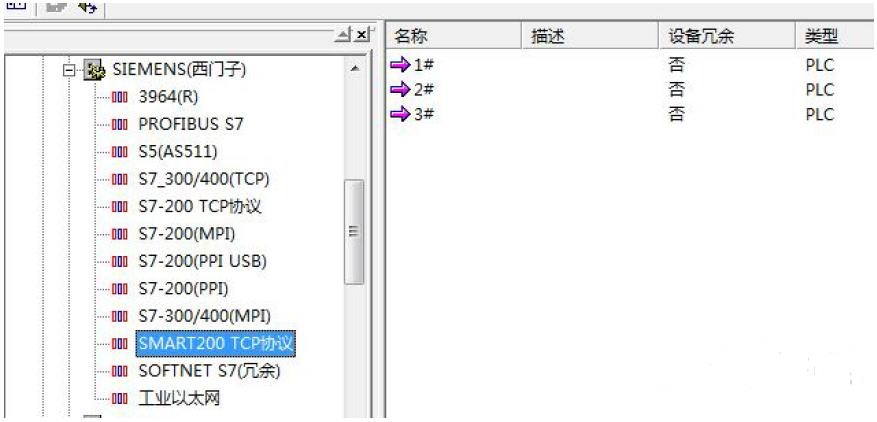

　　本工程采用MCGS組態軟件軟件，集成了S7-200智能系列西門子plc的以太網驅動程序，如下圖所示：

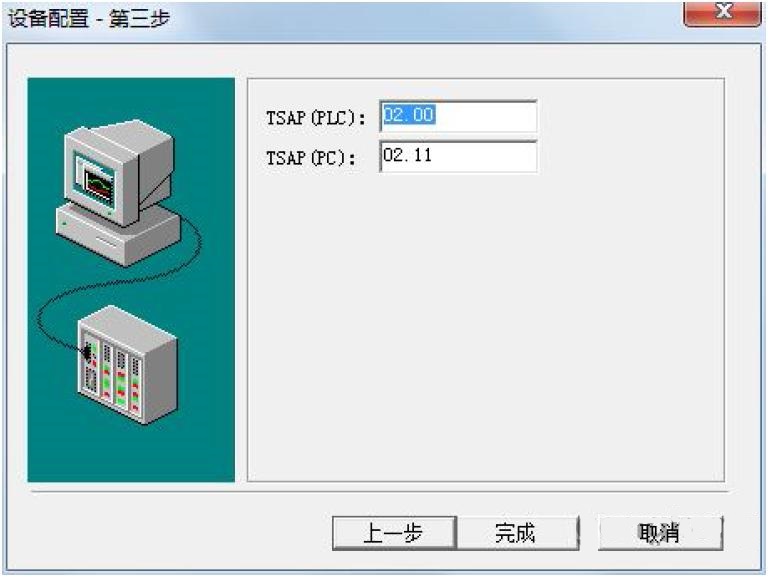

　　可以根據設備配置向導完成I/O設備配置，如下所示：

　　在同一網段中選擇每個系統的CPU IP地址：172.16.1。*(可在HMI中修改)。

　　4 程序設計

　　4.1 控制流程圖

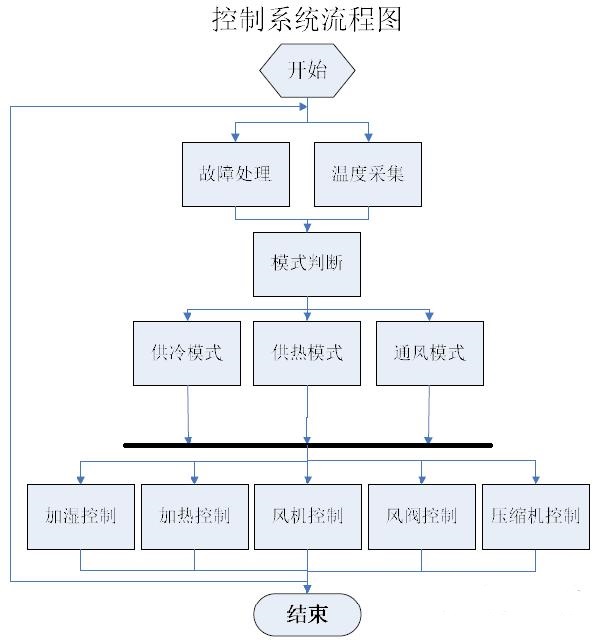

　　控制程序主要控制房間內所需的參數。主要控制流程如下圖所示：

　　4.2模擬輸入處理

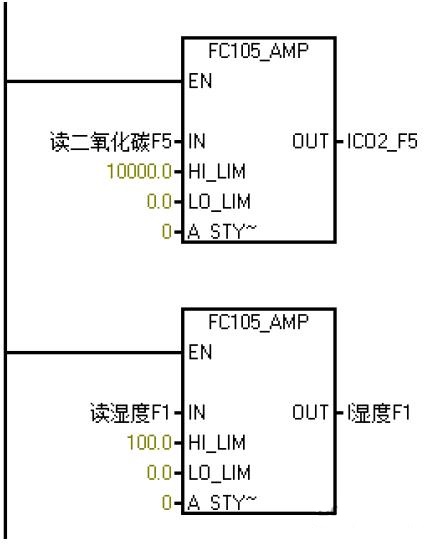

　　濕度和CO2檢測信號為4~20mA，對應濕度0~100%，二氧化碳0~10000ppm，可通過STEP 7-Micro / WIN SMART S7-200 SMART控制器配置，編程和操作軟件輕松配置。添加用戶庫文件，將具有通用功能的塊打包到用戶庫程序中，方便調用和提高編程效率。模擬處理程序如下：

　　4.3 IP地址修改

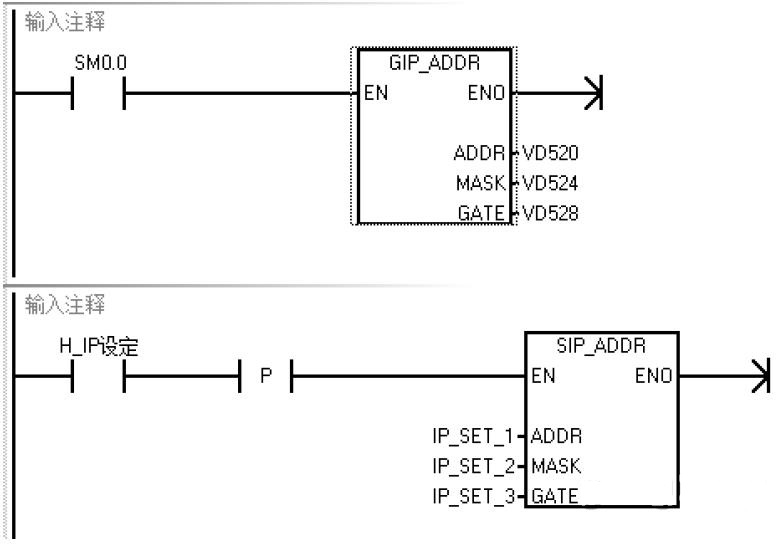

　　如果有多個相同的設備需要連接，則需要修改所有設備的cpu的ip地址。您可以通過獲取ip地址(gip_addr命令)和設置ip地址(sip_adr命令)來設置cpu。此項目用于此項目。該功能如下：

　　4.4與人機界面的通信

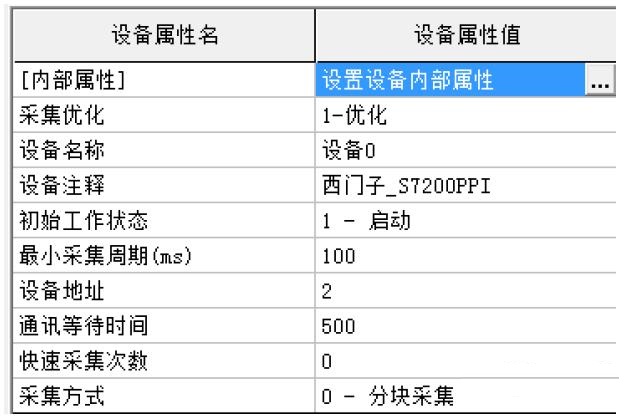

　　系統的本地操作面板使用昆侖的7英寸觸摸屏。S7-200智能控制器通過串行口與觸摸屏通訊。通信設置如下：

　　控制器方：

　　HMI側：

　　4.5 上位機組態

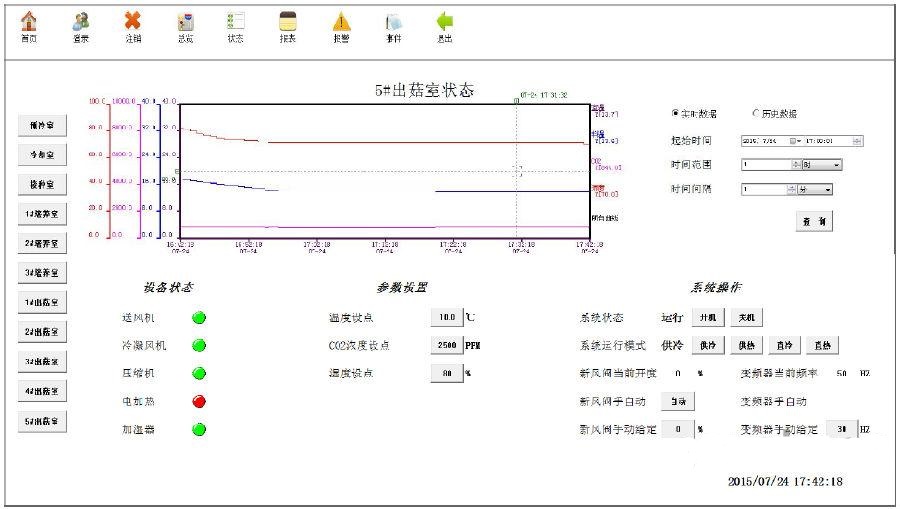

　　系統可以控制主機的局部和中央。上位機的集中控制可以實現數據采集處理、設備狀態監測、設備遠程控制和系統參數設置等功能。一些實時監視屏幕如下：



　　5 結束語

　　西門子S7-200smart plc編程在該項目中的成功應用確保了空調設備的高效，穩定和安全運行，所有控制指標均滿足用戶的工藝要求。西門子S7-200smart plc編程的集成以太網接口標配了便捷的聯網和穩定的高速通信。控制器的集成Micro SD卡插槽為用戶應用程序的升級帶來了極大的便利,提高工程設計人員的工作效率。
