隨著工業以太網的發展，西門子plc s7-300/s7-400對工業的需要量也越來越多，今天小編為大家介紹一下西門子plc s7-300/400功能的生成與功能調用，具體步驟如下：　

     功能的生成與功能調用

        4.調用功能的仿真實驗

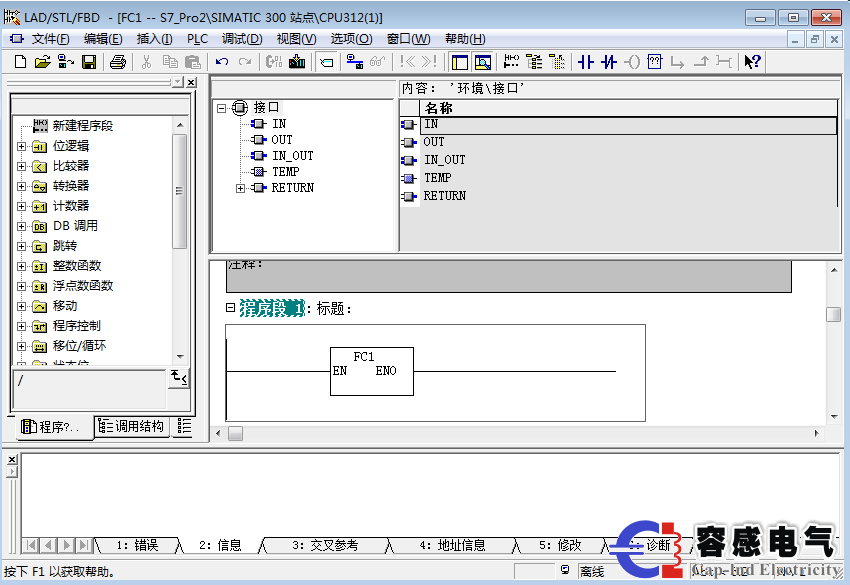

　　雙擊打開SIMATIC Manager管理器中的OB1，打開程序編輯器左邊窗口中的文件夾FC塊，將其中的FC1拖放到右邊的程序區的“導線”上，F(xiàn)C1的方框中左邊的START等是在FC1的變量聲明表中定義的輸入?yún)?shù)，右邊的MOTOR是輸出參數，它們被稱為FC的形式參數，簡稱為形參，形參在FC內部的程序中使用，別的邏輯塊調用FC時，需要為每個形參指定實際的參數，例如，為形參START指定的實參為10.0。

　　打開PLCSIM，將所有的邏輯塊下載到仿真PLC，將仿真PLC切換到RUN-P模式，打開OB1，單擊工具欄上的劍按鈕，起動程序狀態監控功能。單擊PLCSIM中I0.0對應的小方框，模擬按下起動按鈕，圖中I0.0的值變?yōu)?。10.0的狀態變化傳遞給FC1的形參START，如果監控FC1內部的程序(見圖)，可以看到因?yàn)镾TART的常開觸點閉合，使MOTOR的線圈通電。它的值返回給它對應的實參Q4.0，圖中Q4.0的值變?yōu)?。再單擊一次，令I(lǐng)0.0為0狀態，模擬放開起動按鈕。

　　單擊兩次PLCSIM中I0.1對應的小方框，模擬按下和放開停止按鈕，由于FC1中程序的作用，F(xiàn)C1的輸出參數MOTOR和它的實參Q4.0的值變?yōu)?狀態。

　　5.功能返回值

　　FCI的局部變量表中的返回值RET_VAL是自動生成的，可以看到它沒有初始的數據類型。在調用FC1時方框內沒有RET_VAL。在變量聲明表中將它設置為任意的數據類型，在其他邏輯塊中調用FCL時，可以看到FCI方框內右邊出現了形參RET_VAL。RET_VAL屬于FC的輸出參數

　　6.功能的仿真練習

　　設計圓周長的功能FC2，F(xiàn)C2的輸入?yún)?shù)為直徑Dameer(INT整數)，圓周率是3.14，用整數運算指令計算圓的周長，存放在雙字輸出參數Primeter中，TMP1是FC2中的雙字臨時局部變量。在OBI中調用FC2，直徑的輸入值為常數10000，存放圓周長址為MD8。

　　打開PLCSIM.將所有的邏輯塊下載到仿真PLC，將仿真PLC切換到RUN-P模式，打開OB1，單擊工具欄上的劍按鈕，起動程序狀態監控功能。觀察MD8中的運算結果是否正確。
