一、 MPI網的仿真

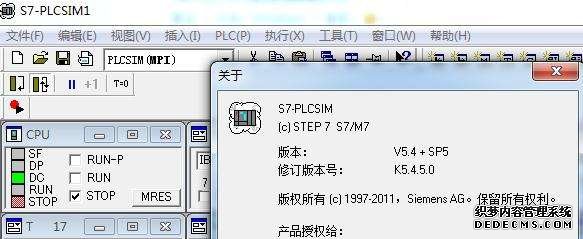

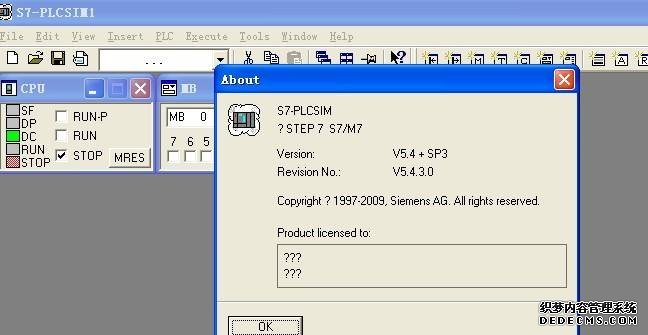

　　1. 西門子plc PC/PG端口選擇設置：西門子控制器STEP7選擇PLCSIM MPI，西門子組態軟件WINCC選擇MPI(Wincc) - > PLCSIM(MPI)。 2.首先在西門 plcSTEP7V5. 4軟件中編輯控制程序。 3.打開西門子plc S7-PLCSIMV5. 4軟件，在出現的窗口中選中下面的選項，單擊第二個選項，然后選擇打開STEP7V5• 4程序的項目。 4.下載程序并運行它。 5，打開WINCCV6.2并創建一個新項目，在變量管理中添加一個新驅動程序，選擇•••• S7••&bull ;,然后在MPI中創建一個新連接，更改插槽號屬性To 2，右鍵單擊MPI - >系統參數 - >單位 - >在邏輯設備項中選擇“PLCSIM(MPI)”。 6.創建一個新變量并編輯屏幕，然后保存運行。 (與6&bull相同的版本; 0)

    二、TCP/IP網的仿真

　　1、 西門子plc PC/PG端口選擇設置：西門子控制器STEP7選擇PLCSIM，西門子組態軟件WINCC選擇CP_I2_1： - > PLCSIM。 2、首先在西門子plc STEP7V5. 4軟件中配置硬件(必須具有CP343-1并填寫IP地址)并編譯控制程序。 3、打開西門子plc S7-PLCSIMV5. 4軟件，在出現的窗口中選中下面的選項，單擊第二個選項，然后選擇打開STEP7V5• 4程序的項目。 4、下載plc程序并運行它。 5、打開WINCCV6.2并創建一個新項目，在變量管理中添加一個新驅動程序，選擇•••• S7•••然后在TCP/IP中創建一個新連接(記得填寫在STEP7配置中)更改IP地址時，將插槽號更改為2.右鍵單擊TCP/IP - >系統參數 - >單位 - >選擇< ;; CP_I2_1：”在邏輯設備項中。 6、創建一個新變量并編輯屏幕，然后保存運行。 (與6.0相同)


    三、PROFIBUS網絡仿真

　　1、西門子plc PG/PC接口選擇設置：西門子控制器STEP7選擇S7ONINE(STEP7) - > PLCSIM(PROFIBUS)，西門子組態軟件wincc選擇 - > PLCSIM(PROFIBUS)。 2、在西門子組態軟件wincc中，在西門子接口PROFIBUS中創建新連接，然后輸入PROFIBUS系統參數 - >單元 - >邏輯設備名稱選擇：PLCSIM(PROFIBUS)，其他與MPI和TCP/IP模擬相同。

       總結：以上就是小編為大家介紹的西門子plc S7-PLCSIM與西門子wincc通訊介紹。如果大家有任何這方面的需求，歡迎大家咨詢?nèi)莞须姎猓覀儗⒔o您最真誠的服務。
